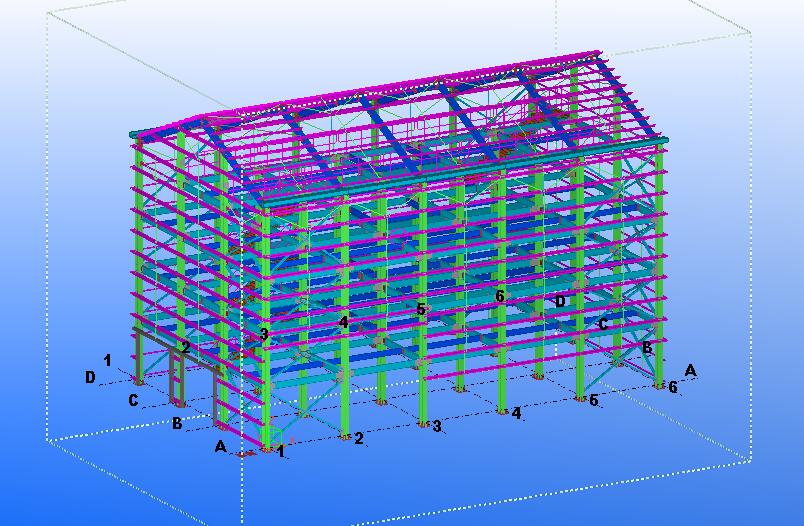

이 프로젝트는 CBC Company가 뉴칼레도니아 고객을 위해 2017년에 완공한 맞춤형 5층 철골 구조 창고입니다. 전체 건물 크기는 길이 22.4m, 너비 12.24m, 전체 높이 11.55m입니다. 층고 분포는 3m(1층) + 2.5m(2층) + 2.5m(3층) + 2.5m(4층) + 1.05m(5층)입니다. 전체 구조는 설계 풍속이 270kph이고 지진 하중이 8도인 해당 유럽 현지 표준을 준수합니다. 이 프로젝트에는 표준 조립식 강철 구조물 조립 기술을 채택한 5톤 화물 리프트와 강철 구조물 계단이 갖춰져 있습니다. 모든 건축 자재는 40피트 높이의 입방체 컨테이너 4세트에 포장되어 배송되며 FOB Ningbo 비용은 약 100,000달러, 총 철강 소비량은 약 65톤, 지붕 패널 면적은 310평방미터, 벽면 패널 면적은 680평방미터입니다.







2.1 기본 설계하중 매개변수

이 구조는 정적 사하중, 극한 풍하중, 지진 하중의 세 가지 핵심 하중 조건을 고려하여 유럽 철강 구조 표준을 기반으로 설계되었으며, "경하중에서 손상 없음, 중간 하중에서 수리 가능, 극한 하중에서 붕괴 없음"이라는 구조 안전 목표를 실현했습니다. 주요 설계 매개변수는 다음과 같습니다. 270kph(75m/s)의 극한 풍속, 8-도 내진 강화(기본 지진 가속도 0.2g에 해당), 강풍 및 지진 위험이 높은 해안 지역에 적합하도록 설계되었습니다.{6}}



2.2 주요 구조요소의 응력해석

2.2.1 철제기둥(H300×250×6×10mm)

5층 창고의 주요 수직 하중-지탱 구성요소인 H-형 강철 기둥은 상부구조 사하중, 바닥 활하중 및 풍하중의 수직 구성요소를 지탱합니다. 두꺼워진 플랜지(10mm)와 웹(6mm) 설계로 기둥의 축방향 압축저항과 굽힘저항이 대폭 향상되었습니다. 8도 지진 하중과 270kph 극한 풍하중 하에서 강철 기둥은 안정적인 수직 지지력을 유지하고 수평 하중에 의해 발생하는 측면 전단력과 굽힘 모멘트를 효과적으로 저항하며 구조적 측면 변위와 전반적인 불안정성을 방지합니다. 구조 설계는 "강한 기둥과 약한 빔" 원리를 따르며 극한의 작업 조건에서 기둥이 빔보다 먼저 파손되지 않도록 보장하여 구조의 전반적인 내진성을 향상시킵니다.



2.2.2 플로어빔(H300×150×6×8mm)

바닥 지지대 빔은 바닥 활하중을 담당하고 수직 하중을 강철 기둥에 전달하는 H300×150×6×8 형강을 채택합니다. 최적화된 섹션 설계는 자중-과 지지력의 균형을 맞춰 다층 창고 보관의 하중-지탱 요구 사항을 충족합니다. 지진 여기 시 바닥 빔은 전체 프레임과 조화를 이루어 약간의 탄성 변형을 통해 지진 에너지를 소비합니다. 웹 및 플랜지 두께 설계는 국부 전단 응력과 굽힘 변형을 효과적으로 저항하여 장기간 사용 및 극한 하중 조건에서 바닥 국부 변형과 구조적 손상을 방지합니다.{10}}



2.2.3 지붕빔(H300×150×6×8mm)

지붕 빔은 바닥 빔과 동일한 단면 사양을 공유하며 주로 지붕 고정 하중, 바람 흡입 및 풍압을 지탱합니다. 270kph의 극한 풍속에 직면하여 지붕 빔은 Z-형 퍼린으로 안정적인 일체형 지붕 프레임을 형성합니다. 섹션 구조는 바람-으로 인한 진동과 국부적인 인장 및 압축 응력을 효과적으로 저항하고, 지붕 패널과 도리 분리를 방지하며, 극한의 강한 바람 조건에서 지붕 인클로저 시스템의 전반적인 안정성을 보장합니다.





2.3 외함 및 보조구조물의 응력해석

지붕과 벽 패널은 Z160×60×20×2.0mm 도리와 일치하는 0.5mm 컬러 강철 단일 패널을 채택합니다. Z-형 퍼린은 측면 강성과 전체 안정성이 뛰어나 인클로저 표면의 풍하중을 효과적으로 분산시키고 국부 하중을 메인 프레임 구조에 전달할 수 있습니다. 5톤 화물 엘리베이터와 철제 계단은 독립적으로 응력을 받고 유연한 노드를 통해 메인 프레임과 연결됩니다. 이를 통해 장비 작동 및 보행자 하중으로 인한 주요 구조의 국부적 응력 집중을 방지하고 전반적인 구조 조정 및 안전 중복성을 향상시킵니다.



2.4 전반적인 구조적 응력 특성

전체 구조는 명확한 힘 전달 경로를 갖춘 견고한 프레임 시스템을 채택합니다. 주 강철 프레임은 수직 및 수평 주 하중을 견디고, 도리 인클로저 시스템은 국지적 극한 하중을 분산시킵니다. 270kph 강풍과 8-도 지진의 이중 작용으로 구조물은 우수한 연성 및 에너지 소산 능력을 가지며 과도한 구조적 변위 및 응력 집중이 없으며 해안 고위험 기상 및 지진 지역에 대한 유럽 건축 표준의 안전 요구 사항을 완전히 충족합니다.







일련번호	재료 이름	사양	세부소비	비고
1	강철 기둥	H300×250×6×10mm	전체 철강 소비량을 기준으로 산정되었으며, 전체 철강 생산량(약 27.3톤)의 42%를 차지합니다.	주요 수직 하중-베어링 구성요소
2	바닥 베어링 빔	H300×150×6×8mm	전체 철강 생산량(약 21.45톤)의 33%를 차지	다층-층 바닥 하중-지지 구조
3	지붕 프레임 빔	H300×150×6×8mm	바닥보 섹션 소비량에 포함, 전체적으로 일치하는 디자인	지붕 적분력-베어링 프레임
4	지붕 및 벽 도리	Z160×60×20×2.0mm	전체 철강 생산량(약 13톤)의 20% 차지	인클로저 힘 전달 및 고정
5	보조 철강 부품	플레이트, 볼트, 지지대 등을 연결합니다.	전체 철강 생산량(약 3.25톤)의 5% 차지	구조적 연결 및 보강
6	지붕 컬러 스틸 패널	0.5mm 단색 강판	310 ㎡	지붕 인클로저 및 방수
7	벽 컬러 스틸 패널	0.5mm 단색 강판	680 ㎡	건물 주변 인클로저
8	5톤 화물용 엘리베이터	맞춤형 철골 구조 매칭 유형	1 세트	창고 수직물류운송
9	철골 구조 계단	일체형 조립식 강철 계단	1 세트	각층 보행자 통로
10	전반적인 포장 및 배송	40피트 하이 큐브 컨테이너	4세트	모든 재료 통합 포장

총 재료비: FOB 닝보 USD 100,000;총 철강 소비량: 약 65톤







목표 시장에는 통가, 파푸아뉴기니(PNG), 칠레, 필리핀이 포함됩니다. 모든 지역은 기상이변이 잦고 지진활동이 빈번한 해안지역이다. 이 창고는 270kph의 극한 내풍성과 8{4}}내진성을 갖도록 설계되어 유럽 표준을 준수하며 해안 고위험 지역에 대한 높은 적응성을 갖추고 있습니다. 구체적인 지역적응성 분석은 다음과 같다.



4.1 통가 시장

통가는 남태평양 지진 및 태풍 벨트에 위치하고 있으며 열대 저기압이 자주 발생하고 최대 260~280kph의 극한 풍속과 얕은 지진이 자주 발생하며 강풍 및 지진 위험이 높은 지역에 속합니다. 이 창고의 270kph 바람 저항과 8-도 내진 설계는 통가의 지역 기상 및 지질 조건과 완벽하게 일치합니다. 유럽 ​​표준 설계는 현지 건설 감독 부서에서 인정하고 승인합니다. 조립식 강철 구조물은 건설 주기가 짧고 현장 적응성이 강해 통가의 후진 지역 건설 능력에 적합합니다. 기존의 강철 소비 및 경량 인클로저 구조는 운송 및 건설 비용을 효과적으로 절감할 수 있으며 시장 적용성이 매우 높습니다.



4.2 파푸아뉴기니 시장

PNG는 강풍과 지진 활동이 빈번한 해안 섬나라입니다. 지역 건축법 PNGS-1001-1982에서는 50년 반환 기간 건물의 설계 풍속이 240kph 이상이라고 규정하고 있습니다. 이 프로젝트의 270kph 내풍 설계는 지역 표준 요구 사항을 초과하며 8도 내진 설계는 지역의 높은 내진 강화 요구 사항을 충족합니다. 지역 산업 및 물류 창고는 조립식 강철 구조물이 지배적이며 건물 장식에 대한 요구 사항이 낮고 유럽 표준 강철 구조물에 대한 인식이 높습니다. 이 프로젝트의 표준화된 컨테이너 포장 및 통합 사전 제작 방식은 PNG의 수입 건축 자재 수요와 매우 호환되며 안정적인 시장 적응성을 갖습니다.





4.3 칠레 시장

칠레는 태평양 지진대에 위치하여 지진 활동이 매우 빈번하고 해안에서 강한 바람이 부는 날씨를 보입니다. 지역적으로 통용되는 표준 NCh 432:2025는 건물의 풍하중 설계를 규제합니다. 칠레 해안 지역은 기본 풍압이 높으며, 프로젝트의 270kph 내풍 저항 설계는 칠레 대부분 해안 지역의 풍하중 요구 사항을 충족합니다. 8-도 내진 설계는 칠레의 높은 내진 강화 표준에 적합합니다. 유럽의 철강 구조 표준은 칠레의 현지 건축 법규와 매우 호환됩니다. 그러나 칠레는 장기적인 해안 염수 분무 침식으로 인해 내식성을 구축하기 위한 엄격한 요구 사항을 가지고 있습니다. 원래의 0.5mm 컬러 강철 단일 패널은 현지 장기 서비스 환경에 적응하기 위해 부식 방지 업그레이드가 필요합니다.{13}}



4.4 필리핀 시장

필리핀은 NSCP 2015 건축법이 적용되는 전형적인 태풍-다발 국가입니다. 회귀주기가 100-년인 해안 건물의 설계 풍속은 250kph 이상이며, 해당 국가는 지진 위험이 중간-에 해당하는 지역에 속합니다. 이 프로젝트의 270kph 내풍 저항과 8도 내진 설계는 지역 설계 표준을 완전히 충족하거나 초과합니다. 지역 물류 및 산업 창고에는 경량 조립식 강철 구조물에 대한 수요가 많습니다. 프로젝트의 표준화된 설계, 컨테이너화된 운송 및 비용 이점은 필리핀 시장에 매우 적합합니다. 그러나 현지 시장 경쟁이 치열하고 특정 비용 압박과 현지화된 대체 재료 문제가 있습니다.







목표 시장	시장 이점	시장의 단점	철강 소비 수준	지역적응성평가
통가	1. 270kph 내풍 저항 및 8도 내진 설계는 지역의 극한 기후 및 지진 환경에 완벽하게 적응합니다. 2. 유럽 표준 디자인은 현지에서 완전히 인정됩니다. 3. 조립식 구조는 지역의 부족한 건설 능력에 적합합니다. 4. 강철 소비가 적당하고 운송 비용이 저렴합니다.	1. 지역 시장 규모가 작고 대형 창고에 대한 수요가 제한적입니다. 2. 배달 주기가 긴 원격 운송; 3. 단일 지역 산업 수요 구조.	중간(총 철강 소비량 65톤). 최적의 안전-비용 비율을 갖춘 지역 단순 경철 창고보다 높고 중강 산업용 건물보다 낮습니다.	훌륭한
파푸아뉴기니	1. 바람 및 지진 설계는 높은 안전 이중화로 현지 PNGS 표준 요구 사항을 초과합니다. 2. 현지 시장은 유럽 표준 조립식 강철 구조물에 대해 높은 인식을 갖고 있습니다. 3. 컨테이너 포장은 현지 수입 건축자재 물류 방식과 일치합니다. 4. 지역 산업 및 저장 시설 건설 수요에 적합합니다.	1. 로컬 인프라가 낙후되어 있어-현장 설치 어려움이 증가하고 있습니다. 2. 수입강재에 대한 엄격한 통관검사 3. 국부적인 -부식시공 기술이 부족하다.	중형(65톤). PNG 해안 산업 지역의 주류 다층 철강 창고의 철강 소비 수준과 일치하며 과도한 자재 낭비가 없습니다.	훌륭한
칠레	1. 내진 및 내풍 설계는 현지 NCh 표준 요구 사항을 충족합니다. 2. 유럽 표준 시스템은 현지 코드와 매우 호환됩니다. 3. 안정적인 구조는 해안 산업 건물의 -장기 서비스 요구 사항을 충족합니다.	1. 해안 염수 분무 환경에는 추가적인 부식 방지 처리가-필요하여 전체 비용이 증가합니다. 2. 지역 건축자재 인증 기준은 엄격하고 승인 주기가 길다. 3. 국부적으로 무거운 강철 구조물 제품은 경쟁 우위를 가지고 있습니다.	중형(65톤). 지역 -부식 강화 강철 창고의 평균 철강 소비량보다 약간 낮으며, 부식 방지 업그레이드 후 비용 이점이 있습니다.-	좋음(부분적인 부식 방지-최적화 필요)
필리핀 제도	1. 바람과 지진 성능은 NSCP 2015 지역 표준을 초과하여 잦은 태풍 환경에 적응합니다. 2. 표준화된 조립식 설계는 대규모 시장 수요를 충족합니다.- 3. 낮은 FOB 비용은 강력한 시장 경쟁력을 가지고 있습니다. 4. 다층-층 구조로 토지 자원을 절약하여 지역 산업단지 계획에 적합합니다.	1. 현지 및 동남아시아 저가-강구조 제품과의 치열한 시장 경쟁; 2. 현지 저가-시장은 높은-표준 풍력 및 내진 설계에 대한 수용도가 낮습니다. 3. 계절별 물류 혼잡은 배송 효율성에 영향을 미칩니다.	중형(65톤). 지역의 저가-경철 창고보다 높고, 표준 태풍에 강한-전문 창고보다 낮은-성능과 비용이 균형을 이루고 있습니다.	양호(저가-시장에 대한 비용 최적화 필요)





이 5층{0}}철골 구조 창고는 과학적이고 합리적인 구조적 힘 시스템을 갖추고 있으며, 구성 요소 사양이 표준화되고 전체 철강 소비량이 적당합니다. 270kph의 극한 내풍성과 8-도 내진 설계는 물론 유럽 표준 건설 사양을 통해 태평양 연안의 강풍 및 지진 위험이 높은 지역에 대한 적응력이 뛰어납니다. 4개 목표 시장 중 통가와 파푸아뉴기니는 성능, 철강 소비 및 시장 수요가 일치하는 등 포괄적인 적응성이 가장 높습니다. 칠레 시장은 해안 염수 분무 환경에 적응하기 위해 표적화된 부식 방지 최적화가 필요합니다. 필리핀 시장은 수요가 넓지만 치열한 경쟁에 대응하기 위해서는 비용 최적화가 필요합니다. 전체 프로젝트는 안정적인 구조 성능, 표준화된 생산 및 운송, 오세아니아 및 동남아시아 해안 시장에서 높은 판촉 및 적용 가치를 가지고 있습니다.
