칠레 PTC 회사를 위한 CBC 플랫팩 컨테이너 임시 사무실

칠레를 위한 CBC 플랫팩 컨테이너 임시 사무실의 설계, 자재 목록 및 시장 적응성 PTC Company

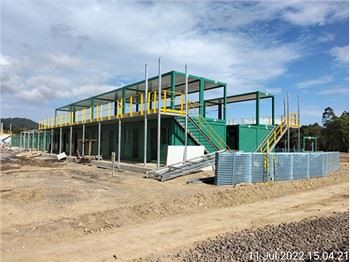

이 프로젝트는 칠레 PTC Company의 건설 현장을 위해 CBC 표준 Flatpack 컨테이너 하우스를 사용하여 건설된 2층짜리 임시 건설 사무실입니다. CBC Flatpack 컨테이너 하우스의 표준 치수는 W2438mm × L6000mm × H2591mm입니다. 각 컨테이너는 일체형 PU 폼 지붕(공장에서 조립식 회로 포함), 완전 조립식 바닥(수로 구성의 강철 구조, 시멘트 섬유 바닥 및 2mm PVC 바닥), 14개의 EPS 텅-및-홈 샌드위치 벽 패널(75mm 두께, 조립식 문과 창문 포함), 4개의 CBC 맞춤형-기둥으로 구성됩니다. 전체 건물은 1층에 11개 컨테이너, 2층에 5개 컨테이너 등 총 16개 표준 컨테이너로 구성되어 있으며, 건설 현장 사무실, 식당, 위생 및 휴식의 기능적 요구를 충족시키기 위한 합리적인 레이아웃을 갖추고 있습니다.





2.1 전체 레이아웃

임시 사무실은 총 16개의 CBC 표준 Flatpack 컨테이너가 있는 2층 건물입니다.{0}} 1층은 서쪽에서 동쪽으로 배열된 11개의 컨테이너로 구성되고, 2층은 5개의 컨테이너로 구성되어 1층의 3~7번째 컨테이너 바로 위에 배치된다. 1층에 남아 있는 컨테이너의 지붕은 CBC 맞춤형 난간으로 둘러싸인 접근 가능한 발코니로 변형되었습니다. 1층 북측에는 CBC 철제계단을 설치해 1층과 2층을 연결해 수직통행이 가능하도록 했다.

2.2 1층 디자인(컨테이너 11개)

컨테이너 1~3(서쪽) : 통합형 대형 매점으로 연결됩니다. 세 개의 컨테이너는 CBC 커스텀 연결 부품을 통해 긴밀하게 연결되며, 내부 칸막이를 제거하여 넓은 공간을 형성합니다. 컨테이너 바닥의 조립식 수로가 연결되어 구내식당의 물 수요(식수, 청소용수 등)를 충족합니다. PU 폼 지붕의 조립식 회로를 확장하고 연결하여 식당에 필요한 조명 및 전기 장비를 설치합니다.

컨테이너 4-5: 화장실로 사용됩니다. 컨테이너 4는 남자 화장실로 설계되었고, 컨테이너 5는 여자 화장실로 설계되었습니다. 컨테이너 바닥의 조립식 수로 시스템은 쪼그리고 앉는 팬, 세면대 및 기타 위생 시설을 설치하는 데 사용되며 배수 시스템은 현장 임시 배수관과 연결됩니다. 벽 패널의 조립식 문과 창문은 화장실의 환기와 조명을 보장하기 위해 그대로 유지됩니다.

컨테이너 6~7 : 탈의실 및 공용화장실로 사용됩니다. 컨테이너 6은 탈의실로 간단한 사물함이 설치되어 있습니다(컨테이너 철골 구조에 고정됨). 컨테이너 7은 컨테이너의 조립식 수로를 이용하여 샤워실과 세면대를 설치한 공용욕실로, 2mm PVC 바닥에 방수처리가 잘 되어있습니다. 벽면 패널에는 습기 축적을 방지하기 위해 환기창이 장착되어 있습니다.

컨테이너 8-10: 대형-공간 사무실로 연결되며 컨테이너 1~7, 11에 비해 전체적으로 남쪽으로 1.5m 이동되었습니다. 3개의 컨테이너는 전체적으로 연결되어 있으며 내부 파티션을 제거하여 현장 직원이 작업할 수 있는 개방형 사무실 공간을 형성합니다. 지붕에는 조립식 회로와 조명이 사용되며, 필요에 따라 추가 소켓이 설치됩니다. 벽면 패널의 조립식 문과 창문은 조명과 환기가 잘 되도록 적절하게 조정되어 있습니다.

컨테이너 11호 : 컨테이너 8~10호를 기준으로 남쪽으로 1.5m 이동(컨테이너 1~7을 기준으로 남쪽으로 3m), 독립관리실로 사용 컨테이너는 책상, 의자, 파일 캐비닛이 내부에 배치되어 원래의 독립 구조를 유지합니다. 벽 패널의 조립식 문과 창은 출입구 및 조명 창으로 사용되며 내부 회로는 에어컨, 조명 및 기타 장비를 설치하기 위해 연결됩니다.



2.3 2층 디자인(컨테이너 5개)

2층은 5개의 컨테이너로 구성되어 있으며, 각 컨테이너는 1층의 3~7번째 컨테이너 바로 위에 배치되어 대형-공간 사무실로 연결됩니다. 5개의 컨테이너는 CBC 커스텀 연결 부품을 통해 긴밀하게 연결되며, 내부 칸막이를 제거하여 관리팀을 위한 개방형 사무실 공간을 구성합니다. 조립식 PU 폼 지붕(회로 포함)과 각 컨테이너의 바닥은 유지되고 연결됩니다. 동쪽과 서쪽의 벽 패널에는 채광을 높이기 위해 추가 창문이 설치되어 있습니다. 2층 남측과 북측에는 가드레일(1층 발코니 가드레일과 동일)을 설치하여 안전을 확보하였습니다.

2.4 부대시설 설계

CBC Steel Staircase : 1층 북측, 컨테이너 8호와 9호 사이에 설치되어 1층과 2층을 연결합니다. 계단은 폭 1.2m, 미끄럼 방지 계단, 양쪽에 난간(발코니 가드레일 스타일과 일치)을 갖춘 CBC 맞춤형 강철 구조로 만들어졌습니다. 계단은 안정성을 보장하고 칠레의 지진 요구 사항을 충족하기 위해 컨테이너의 강철 구조물에 고정됩니다.

접근 가능한 발코니: 1층에 있는 컨테이너 1-2, 8-11의 지붕은 접근 가능한 발코니로 변형되었습니다(컨테이너 3-7의 지붕은 2층 컨테이너로 덮여 있음). 컨테이너의 PU 폼 지붕을 발코니 바닥으로 사용하고, 발코니 주변에는 CBC 맞춤형 난간(높이 1.1m)을 설치해 안전성을 확보했다. 난간은 안정성을 보장하기 위해 컨테이너 기둥에 고정됩니다.

연결 부품: 모든 컨테이너(1층과 2층 사이의 연결부, 같은 층에 인접한 컨테이너 사이의 연결부 포함)는 CBC 맞춤형 고강도 연결 볼트와 씰링 스트립을 사용하여 연결되어 건물의 전반적인 안정성을 보장하고 누수 및 공기 누출을 방지합니다.

물 및 전기 확장: 컨테이너의 조립식 물 및 전기 시스템을 기반으로 각 구역(예: 매점, 욕실, 사무실 에어컨)의 기능적 요구를 충족하도록 수도관과 회로를 확장합니다. 수도관과 회로는 칠레의 지역 기후에 적응하기 위해 부식-저항성 재료를 사용합니다.





자재 목록은 표준 컨테이너 구성 요소, 맞춤형 연결 및 보조 자재, 추가 기능성 자재의 세 부분으로 나누어 구성 참조의 정확성과 세부 사항을 보장합니다. 모든 재료는 칠레의 관련 표준과 CBC Company의 품질 요구 사항을 충족합니다.

3.1 표준 컨테이너 구성 요소(총 16개 컨테이너)

재료 이름	사양/모델	수량	복용량 (kg)	비고
일체형 PU 폼 지붕(조립식 회로 포함)	W2438×L6000mm, 조립식 전선 및 램프 포함	16개	2880	CBC 표준, 각 180kg; 공장에서 조립식으로 제작된 회로
조립식 바닥	W2438×L6000mm, 철구조물 + 수로 + 시멘트섬유바닥 + 2mm PVC 바닥	16개	5760	CBC 표준, 각 360kg; 매일 사용할 수 있도록 조립식으로 제작된 수로
EPS 텅-및-홈 샌드위치 벽면 패널	두께 75mm, 조립식 도어 및 창문 포함	224개	7840	컨테이너당 14개, 각 35kg; 조립식으로 만들어진 문과 창문
CBC 맞춤 열	H2591mm, 강철 구조물, CBC 맞춤형	64개	3840	컨테이너당 4개, 각 60kg; 지붕을 지지하고 바닥을 연결하는 데 사용됩니다.
조립식 문 및 창 액세서리	벽면 패널과 일치하는 알루미늄 합금 프레임	32세트(도어 16개, 창문 16개)	512	컨테이너당 문 1개와 창문 1개, 각 세트 16kg
조립식 회로 액세서리	스위치, 소켓, 전선, 램프	16 세트	256	PU 폼 루프 회로와 일치하며 각 세트는 16kg입니다.
조립식 수로 액세서리	수도관, 밸브, 커넥터	16 세트	384	조립식 바닥과 일치하며 각 세트는 24kg입니다.
표준 구성품 소계	-	-	21472	-



3.2 맞춤형 연결 및 보조 재료

재료 이름	사양/모델	수량	복용량 (kg)	비고
CBC 맞춤형 고강도-연결 볼트	M20×80, 10.9 등급, -부식 방지	800개	720	인접한 컨테이너와 바닥을 연결하는 데 사용됩니다. 각 0.9kg
씰링 스트립	방수 및 방진, EPDM 소재	1000미터	500	컨테이너 연결 간격에 사용됩니다. 미터당 0.5kg
CBC 맞춤형 강철 계단	폭 1.2m, 철골 구조, 미끄럼 방지-계단	1세트	800	난간으로 1층과 2층을 연결합니다. 내진 설계-
CBC 맞춤형 발코니 난간	높이 1.1m, 철골 구조, 부식 방지-	80미터	960	1층-접근 가능한 발코니와 2층-주변에 사용됩니다. 미터당 12kg
강철 연결 빔	H200×100×5×8, 철구조물	30개	720	컨테이너 간의 연결을 강화하는 데 사용됩니다. 각 24kg
부식 방지 페인트	방청, 방청,-자외선, 칠레 기후에 적합	50배럴	500	배럴당 10kg; 계단, 난간 등 철재 부품에 사용
맞춤형 보조 재료 소계	-	-	4200	-



3.3 추가 기능성 소재

재료 이름	사양/모델	수량	복용량 (kg)	비고
위생시설	스쿼팅 팬, 세면대, 샤워기	1 세트(스쿼트 팬 6개, 세면대 4개, 샤워기 4개)	360	화장실(컨테이너 4~5) 및 욕실(컨테이너 7)에 사용
수도관 연장	PVC 재질, Φ50/Φ32	200미터	200	위생시설과 식당을 연결하는 조립식 수로 확장
회로 확장	구리선, 2.5mm²/4mm²	300미터	150	추가 소켓 및 에어컨을 설치하기 위해 조립식 회로 확장
추가 소켓 및 스위치	방수, 산업용 등급	50세트	50	사무실, 매점 및 기타 지역에 사용됩니다. 각 1kg
방수코팅	폴리우레탄 방수코팅	20배럴	200	배럴당 10kg; 욕실(컨테이너 7) 및 발코니 바닥에 사용
사물함	강철 구조물, 단일 도어	20개	600	탈의실(컨테이너 6)에 사용됩니다. 각 30kg
추가 창	알루미늄 합금, 1.2m×1.0m, 유리 포함	10개	320	조명을 높이기 위해 2층-컨테이너에 설치
추가 기능성 소재 소계	-	-	1880	-



3.4 총 재료 투입량

표준 용기 구성 요소의 총 사용량: 21472kg(21.47톤)

맞춤형 부자재의 총 사용량: 4200kg(4.20톤)

추가 기능성 소재의 총 사용량: 1,880kg(1.88톤)

전체 프로젝트의 총 투입량: 27552kg(27.55톤)



4.1 높은 조립도와 빠른 시공

회로, 수로, 문 및 창문을 포함하여 CBC Flatpack 컨테이너 하우스의 모든 구성 요소(지붕, 바닥, 벽 패널, 기둥)는 공장에서 사전 제작됩니다. 건설현장에서는 조립과 연결만 하면 되기 때문에 공사기간이 대폭 단축됩니다. 이 2층-임시 사무실 프로젝트의 경우, -현장 조립이 15일 이내에 완료될 수 있습니다. 이는 기존의 벽돌-콘크리트 구조보다 훨씬 빠르며 임시 사무실 공간 건설 현장의 긴급한 요구를 효과적으로 충족합니다.



4.2 강력한 이동성과 재사용성

컨테이너 하우스는 모듈식 설계를 채택하고 있으며 각 컨테이너는 독립적인 단위로 분해, 이동 및 재사용이 유연하게 가능합니다. PTC사의 건설 프로젝트가 완료된 후 임시 사무실을 해체하고 다른 건설 현장으로 운반하여 재조립할 수 있어 자재 낭비와 건설 비용을 줄일 수 있습니다. 동시에 분해, 조립 시 건설 현장의 피해가 적어 녹색 건설 개념에 부합합니다.



4.3 우수한 구조적 안정성과 내진 성능

컨테이너 하우스는 고강도 강철 구조물 기둥과 연결 부품으로 구성되어 있어 전체적인 안정성이 뛰어납니다.- 강철 계단과 연결 빔의 내진 설계와 결합하여 칠레의 진도 요구 사항(최대 9도)을 충족할 수 있습니다. 일체형 PU 폼 지붕과 EPS 샌드위치 벽 패널은 내풍성이 뛰어나 칠레 해안 지역의 강한 바람 날씨에 적응할 수 있습니다.



4.4 완벽한 기능과 편안한 사용

컨테이너의 조립식 바닥에는 완전한 수로 시스템과 방수 및 내마모성을 갖춘 2{0}층 바닥(시멘트 섬유 바닥 + PVC 바닥)이 갖춰져 있습니다.- 일체형 PU 폼 지붕은 우수한 단열 성능과 조립식 회로를 갖추고 있어 조명 및 전기 장비의 요구를 충족할 수 있습니다. EPS 샌드위치 벽 패널은 단열 및 방음 효과가 뛰어나 현장 직원에게 편안한 작업 및 생활 환경을 조성합니다.- 프로젝트의 합리적인 레이아웃(매점, 화장실, 사무실, 탈의실)도 건설 현장의 다기능 요구 사항을 충족합니다.-



4.5 경제적이고 환경친화적

컨테이너 하우스는 건설 비용이 저렴하고 건설 기간이 짧으며 여러 번 재사용할 수 있어 임시 건물의 종합 비용을 크게 절감합니다. 동시에, 공장 사전 제작은 현장 건설 폐기물을 줄이고-자재를 재활용할 수 있어 글로벌 친환경 및 저탄소 개발 추세에 부합합니다.{2}} 또한 강철 구성요소의 부식 방지 처리는-건물의 수명을 연장하고 이후 유지 관리 비용을 더욱 절감합니다.



CBC Flatpack 컨테이너 임시 사무실은 빠른 구성, 강력한 이동성, 완전한 기능 및 우수한 안정성이라는 장점을 갖추고 있으며 주로 다음 분야를 포함하여 광범위한 적용 범위를 가지고 있습니다.

5.1 건설현장 임시시설

주로 건설 현장(예: 건물 건설, 도로 건설, 교량 건설 등)의 임시 사무실, 기숙사, 매점, 화장실, 탈의실 및 기타 시설로 사용되며 현장 직원의 생활 및 작업 요구를 충족할 수 있습니다.- 이 프로젝트는 칠레 PTC 회사 건설 현장의 일반적인 응용 프로그램입니다.



5.2 긴급구조 및 재난구호

자연재해(지진, 홍수, 태풍 등) 발생 시 컨테이너하우스는 빠른 조립 속도와 강력한 이동성으로 인해 재난 지역으로 신속하게 운반되어 임시 정착촌, 의료 시설, 지휘 센터 등에 조립될 수 있어 긴급 구조 및 재난 구호를 적시에 지원합니다.



5.3 임시 상업 및 공공 시설

도시 개량, 대규모 활동, 인프라가 낙후된 오지 등 일시적 수요가 있는 지역에서는 임시 상업 시설(임시 상점, 전시장, 부스) 및 공공 시설(임시 병원, 학교, 주민센터)로 사용할 수 있습니다.{0}}



5.4 산업 및 광업 기업의 임시 건물

산업 및 광업 기업(광산, 공장 등)에서는 임시 사무실, 교대실, 창고 및 현장 직원을 위한 유지 관리실로 사용할 수 있으며, 강력한 구조적 안정성과 부식 방지 성능으로 산업 및 광업 지역의 열악한 작업 환경에 적응할 수 있습니다.-



5.5 원격 지역 및 현장 작업

현장 작업(지질 탐사, 석유 탐사, 전력 건설 등)과 교통이 불편하고 기반 시설이 낙후된 오지의 경우 컨테이너 하우스는 운송 및 조립이 쉽고 직원에게 안정적이고 편안한 임시 생활 및 작업 공간을 제공할 수 있습니다.



CBC의 주요 시장에는 칠레, 필리핀, 파푸아뉴기니, 남아프리카 및 기타 국가가 포함됩니다. 모듈식 설계와 조정 가능한 성능을 갖춘 CBC Flatpack 컨테이너 하우스는 간단한 조정을 통해 각국의 다양한 자연 조건, 시장 요구 및 관련 표준에 적응할 수 있어 우수한 시장 적응성을 보여줍니다.

6.1 필리핀 시장

필리핀은 열대 몬순 기후대에 위치하여 기온이 높고 폭우가 많이 내리며 태풍(기본 풍속 최대 50m/s)이 자주 발생하고 지진(진도 최대 7{5}}8도)이 자주 발생합니다. 컨테이너 하우스의 적응성 조정 조치는 다음과 같습니다. 1) 바람 저항 조정: 컨테이너 간의 연결을 강화하고, 연결 볼트 및 연결 빔의 수를 늘리고, 지붕 구조를 최적화하여 바람 저항을 향상시킵니다. 2) 지진 조정: 컨테이너 기둥 바닥에 지진 방지 패드를 추가하여 지진의 영향을 줄이고 보다 유연한 연결 노드를 사용하여 구조의 연성을 향상시킵니다. 3) 부식 방지 및 습기 방지 조정: 강철 부품에 더 높은-등급의 부식 방지 페인트를 사용하여 습하고 염분이 많은 해양 기후에 적응하고 벽 패널과 바닥에 습기 방지 층을 추가하여 습기 축적을 방지합니다. 4) 배수 조정: 지붕 경사를 최적화하고 배수관을 추가하여 폭우 시 배수가 원활하게 이루어지도록 합니다. 컨테이너 하우스는 필리핀의 건설 현장, 긴급 정착 주택 및 기타 분야의 임시 시설로 사용되어 현지 시장 요구를 충족할 수 있습니다.



6.2 파푸아뉴기니 시장

파푸아뉴기니는 열대우림 기후대에 위치하여 기온이 높고 습도가 높으며 강우량이 많고 지진이 잦으며 지질학적 조건이 복잡합니다(산간 지역이 많고 기초 지지력이 열악함). 적응성 조정 조치는 다음과 같습니다. 1) 기초 조정: 기초 지지력이 낮은 지역의 경우 지지력을 향상시키기 위해 스트립 기초 또는 파일 기초를 채택합니다. 2) 환기 및 방습{3}} 조정: 창문 수를 늘리고 환기팬을 설치하여 실내 환기를 개선하고 벽 패널에 방습 EPS 코어 재료를 사용하여 습기 부식을 방지합니다. 3) 운송 및 건설 조정: 산악 지역의 낙후된 교통에 적응하기 위해 큰 구성 요소를 운송용 작은 섹션으로 나누고, 간단하고 쉬운-시공-연결 방법을 채택하여 지역 건설 수준에 적응합니다. 4) 내진 및 내풍 조정: 현지 내진 설계 규정을 참조하고 구조 시스템을 최적화하여 내진 성능을 향상시키며, 강풍 및 폭우에 견딜 수 있도록 지붕 및 벽 패널을 강화합니다. 컨테이너 하우스는 파푸아뉴기니의 건설 현장 및 광산 지역의 임시 사무실, 기숙사 및 기타 시설에 매우 적합합니다.



6.3 남아프리카 시장

남아프리카공화국은 아열대 기후로 낮과 밤의 기온차가 크고 강한 일사량, 간헐적으로 강한 바람과 지진(진도 최대 6{3}}7도)이 발생하고 일부 지역에서는 습도가 높습니다. 적응성 조정 조치는 다음과 같습니다. 1) 단열 조정: 지붕과 벽 패널 사이에 단열면 층을 추가하여 단열 성능을 향상시키고, 자외선 차단 코팅이 된 컬러 강판을 사용하여 강한 태양 복사로 인한 노화를 늦춥니다. 2) 부식 방지 조정: 철강 부품에 용융 아연 도금 + 부식 방지 페인트 처리를 적용하여 지역 습도 및 기후에 적응하고 서비스 수명을 연장합니다. 3) 온도차 조정 : 열팽창 및 수축으로 인한 응력을 완화하기 위해 구조에 확장 조인트를 설정하여 구조적 변형을 방지합니다. 4) 바람 및 내진 조정 : 기둥 및 연결보의 단면 크기를 적절하게 증가시켜 내풍 및 내진 성능을 향상시킵니다. 컨테이너 하우스는 남아프리카 공화국의 임시 사무실, 상업 시설 및 긴급 정착 주택으로 사용될 수 있으며 에너지 보존, 환경 보호 및 안정성을 갖춘 임시 건물에 대한 현지 시장의 수요를 충족합니다.



6.4 시장 적응성 요약

CBC Flatpack 컨테이너 하우스는 모듈식 및 표준화된 설계를 갖추고 있으며 핵심 구성 요소(지붕, 바닥, 벽 패널)는 지역 기후(온도, 강우량, 풍속), 지질 조건(기초 지지력, 지진 강도), 시장 요구(기능 요구 사항, 건축 수준) 및 각국의 관련 규정에 따라 조정될 수 있습니다. CBC의 주요 시장(칠레, 필리핀, 파푸아뉴기니, 남아프리카 등)에 대한 적응성이 뛰어나고 임시 건물에 대한 다양한 시장의 다양한 요구를 충족할 수 있으며 시장 전망이 넓습니다.



CBC 표준 Flatpack 컨테이너 하우스를 사용하여 칠레 PTC 회사를 위해 설계된 2층{0}}층 임시 사무실은 합리적인 레이아웃, 완벽한 시설, 건설 참조를 위한 상세하고 정확한 자재 목록을 통해 건설 현장의 기능적 요구를 완벽하게 충족합니다. CBC Flatpack 컨테이너 하우스는 빠른 건설, 강력한 이동성, 우수한 안정성, 완벽한 기능, 경제 및 환경 보호라는 장점을 가지고 있으며 건설 현장, 응급 구조, 산업 및 광업 기업 및 기타 분야에서 널리 사용할 수 있는 광범위한 적용 범위를 가지고 있습니다. 동시에 간단한 적응 조정을 통해 컨테이너 하우스는 CBC의 다른 주요 시장(필리핀, 파푸아뉴기니, 남아프리카 등)의 다양한 요구를 충족할 수 있어 강력한 시장 경쟁력과 광범위한 개발 전망을 보여줍니다.
